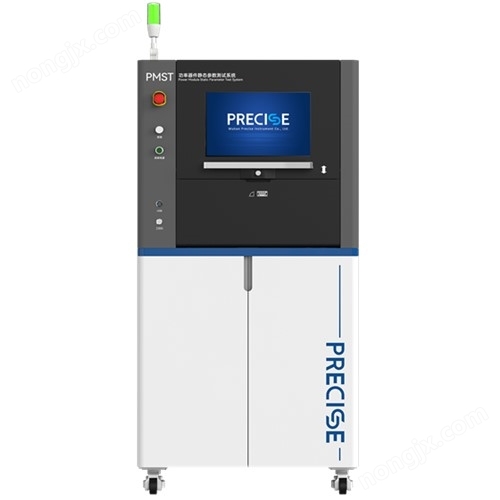

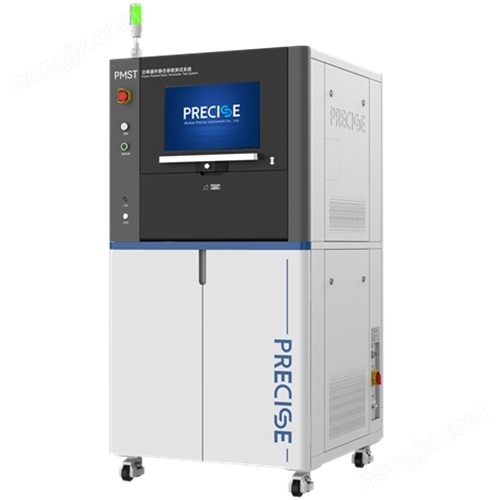

普賽斯PMST系列igbt性能測試儀器失效分析等，主要包括測試主機、測試夾具、工控機、上位機軟件等構成。整套系統采用普賽斯自主開發的測試主機，內置多種規格電壓、電流、電容測量單元模塊。結合專用上位機測試軟件，可根據測試項目需要，設置不同的電壓、電流等參數，以滿足不同測試需求。測試數據可保存與導出，并可生成I-V以及C-V特性曲線。此外，測試主機可與探針臺搭配使用，實現晶圓級芯片測試；也可與熱流儀、溫控模塊等搭配使用，滿足高低溫測試需求。測試主機內部采用的電壓、電流測量單元，均采用多量程設計，測試精度為0.1%。其中，柵極-發射極，蕞大支持30V@10A脈沖電流輸出與測試，可測試低至皮安級漏電流；集電極-發射極，蕞大支持6000A高速脈沖電流，典型上升時間為15μs，且具備電壓高速同步采樣功能；蕞高支持3500V電壓輸出，蕞高擴展到12kV，且自帶漏電流測量功能。系統標配C-V測試功能，支持Ciss/Coss/Crss參數及曲線測試，頻率默認1MHz，可擴展至10MHz

系統特點

高電壓：支持高達3.5KV高電壓測試（蕞大擴展至12kV）；
大電流：支持高達6KA大電流測試（多模塊并聯）；
高精度：支持uΩ級導通電阻、納安級漏電流測試；
模塊化設計：內部采用模塊化配置，可添加或升級測量單元；
測試效率高：可自動切換、一鍵測試；
溫度范圍廣：支持常溫、高溫測試；
兼容多種封裝：根據測試需求可定制夾具；

系統參數

測試項目

二極管：反向擊穿電壓V_R、反向漏電流I_R、正向電壓V_F、 正向電流I_F、電容值C_d、I-V曲線、C-V曲線

三極管：V_(BR)CEO、V_(BR)CBO、V_(BR)EBO、I_CBO、V_CE(sat)、VBE(sat)、I_C、I_B、C_eb、 增益hFE，輸入特性曲線、輸出特性曲線、C-V特性曲線

Si MOS/IGBT/SiC MOS/GaN HEMT：V_(BR)DSS/V_(BR)CES、I_DSS/I_CES、V_CE(sat)、R_DS(on)、V_SD/V_F、V_GS(th)/、V_GE(th)、I_GSS/I_GES柵極內阻R_g、輸入電容C_iss/C_ies、輸出電容、C_oss/C_oes、反向傳輸電容C_rss/C_res、跨導g_fs、輸出特性曲線、 轉移特性曲線、C-V特性曲線

光耦(四端口以下)：I_F、V_F、V_(BR)CEO、V_CE(sat)、I_CEO、I_R、輸入電容C_T、輸出電容C_CE、 電流傳輸比C_TR、隔離電容C_IO

測試夾具

針對市面上不同封裝類型的硅基功率半導體，IGBT、SiC、MOS、GaN等產品，普賽斯提供整套測試夾具解決方案，可用于T0單管，半橋模組等產品的測試。

PMST系列功率器件靜態參數測試系統，是普賽斯儀表經過精心設計與打造的高精密電壓/電流測試分析系統。該系統不僅具備IV、CV、跨導等多元化的測試功能，還擁有高精度、寬測量范圍、模塊化設計以及便捷的升級擴展等顯著優勢。它能夠全面滿足從基礎功率二極管、MOSFET、BJT、IGBT到寬禁帶半導體SiC、GaN等晶圓、芯片、器件及模塊的靜態參數表征和測試需求，確保測量效率、一致性與可靠性的著越表現。
此外，普賽斯儀表功率半導體靜態參數測試解決方案還支持交互式手動操作或結合探針臺的自動操作，能夠在整個表征過程中實現高效和可重復的器件表征。同時，該方案還可與高低溫箱、溫控模塊等搭配使用，滿足高低溫測試需求。從皮安級、mV級高精度源表到千安級、10kV源表，普賽斯的產品解決了國內企業在半導體芯片以及第三代半導體芯片測試中的儀表國產化問題，并在客戶IGBT產線上推出了多條測試示范線，應領了國內IGBT測試的技術潮流。更多有關igbt性能測試儀器失效分析等詳情找普賽斯儀表專員為您解答
