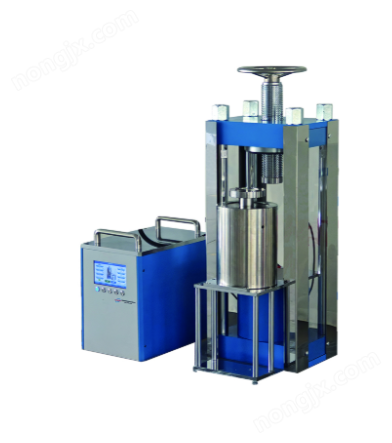

ZJ-HPC-1000溫等靜壓壓電常數（d?）測試儀

一、 產品概述
ZJ-HPC-1000型溫等靜壓壓電常數（d?）測試儀是一款專門用于表征壓電材料在各向均勻流體靜壓力（等靜壓）作用下，機電耦合特性的高精度專用測試設備。其核心功能是精準測量壓電材料在電學短路狀態下，單位等靜壓所引發的單位面積感應電荷，或單位電場驅動下產生的體積應變，最終輸出等靜壓壓電常數（d?）數值——該參數是衡量壓電材料體積型機電耦合能力的核心指標，直接決定了材料在水聲換能、深海傳感、高壓驅動等場景的應用性能與可靠性。
ZJ-HPC-1000型溫等靜壓壓電常數（d?）測試儀本產品融合了高壓密封技術、弱信號采集技術與智能數據處理技術，嚴格遵循CB/Z 165-79《等靜壓測量方法》、GB/T 3389《壓電陶瓷性能測試》及IEC 60483《動態測量指南》等國家與國際標準，可廣泛應用于科研院校的新材料研發、企業生產線的質量管控，適配壓電陶瓷、壓電高分子、壓電復合材料等各類壓電材料的d?參數測試，是水聲工程、深海裝備、壓力傳感等領域的核心測試儀器。
相較于傳統單軸壓力測試設備，本產品通過模擬各向均勻的壓力環境，能更真實地反映壓電材料在實際工作場景中的性能表現，測試精度高、穩定性強、操作便捷，可滿足科研級精準表征與工業級批量檢測的雙重需求，助力用戶高效完成材料性能評估與產品質量把控。
一、產品用途：
水聲工程領域：用于水聽器、水下聲吶換能器等器件所用壓電材料的d?參數測試，高d?材料可提升水下探測靈敏度，確保器件在深海環境下的性能穩定。
深海裝備領域：適配深海壓力傳感器、液壓系統壓電驅動器等所用壓電材料的測試，可模擬深海高壓環境，評估材料在高壓下的機電耦合特性，保障深海裝備的可靠性。
壓力傳感與控制領域：用于工業流體壓力變送器、生物醫學壓力傳感器等所用壓電材料的測試，利用d?的線性響應實現壓力量的精準測量，優化傳感器性能。
科研與教育領域：科研院校用于新型壓電材料的研發與表征，探究材料成分、制備工藝對d?參數的影響；同時可作為高校材料科學、電子工程等專業的實驗教學設備，助力學生理解壓電效應與等靜壓測試原理。
工業生產領域：壓電材料生產企業用于生產線的質量管控，批量檢測產品的d?參數，確保產品性能一致性，提升產品合格率；同時可用于產品研發過程中的性能優化，提升產品競爭力。
智能結構領域：用于柔性壓電器件、結構健康監測系統所用壓電材料的測試，通過d?感知結構所受靜壓力，實現結構狀態預警，適配智能裝備的研發需求。
二、主要特點：
1、數據處理功能：自動將采集到的電荷信號、壓力信號代入核心公式，計算得出d?數值，同時可記錄測試過程中的壓力-電荷曲線，直觀反映材料的機電耦合特性；支持?jǐn)?shù)據校準、誤差分析，確保測試數據的準確性。
2、報告生成功能：可自動生成標準化測試報告，報告包含測試參數、測試數據、d?數值、壓力-電荷曲線等信息，支持Excel格式導出，方便用戶存檔、分析與分享。
3、參數設置功能：可根據測試需求，設置等靜壓范圍、升壓速度、保壓時間、測試頻率等參數，支持參數保存與調用，減少重復操作，提高測試效率。
4、遠程控制功能（可選）：可升級電腦端控制軟件，支持遠程啟動測試、查看測試進度、導出測試數據，方便用戶實現多設備管理與遠程操作
三、主要技術參數：
等靜壓范圍：5~200MPa (可定制)
高壓罐內腔尺寸：100mm(直徑)*200mm(高度) (可定制)
電荷測試量程：100~5×106pC
電荷放大器時間常數：>10000秒
測試頻率：20HZ-2MHZ,5MHZ,10MHZ,30MHZ多種可選
測試電平:10mV～5V±（10%+10mV）
輸出阻抗: 10Ω, 30Ω, 50Ω, 100Ω
測試精度：1%
高壓腔使用溫度:RT—150℃
液壓介質:46#抗磨液壓油
升壓時間0-200兆帕:.約60s
冷卻水接口:g1’的英制管螺紋
液壓油工作溫度:＜50℃
升溫速度RT-150℃:≤25min
高壓腔液體溫度均勻度:. ±2℃

設定的壓力值:保壓時間......可顯示
實時的壓力值:剩余保壓時間......可顯示
實際工作循環的壓力曲線.:可顯示，存儲，追溯
實際工作循環的壓力數據:.可通過USB接口導出至普通電腦
電機功率...............1.5KW（伺服）+0.5KW(補水)+1.5KW(循環)
加熱功率...................... 3KW
2整機重量...................... 約0.5
